設備由軸向懸臂、攝像機、MCU電源管理板、5GDTU及電池組件等部分組成的機械裝置。安裝在壓力容器頂蓋法蘭盤螺栓孔上,用于監測導向柱對中穿越裝置。
NUCLEAR POWER 5G APPLICATION SYSTEM
1、反應堆壓力容器頂蓋復裝視頻輔助系統

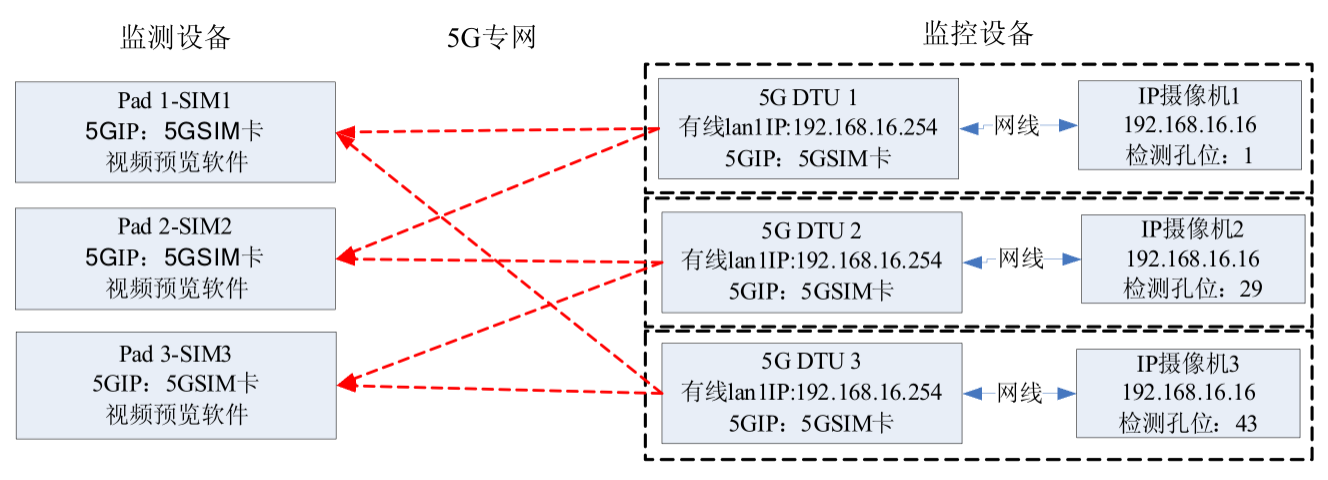

5G反應堆壓力容器頂蓋復裝視頻輔助監控系統,由3臺視頻輔助監控設備(下簡稱 監控設備)、3臺監控終端(平板電腦)、3個無線遙控器(A、B鍵雙路)組成。監控設備與監控終端之間采用5G無線通信數據傳輸,系統應用于反應堆壓力容器頂蓋復裝環節。
監控終端通過視頻圖像監控壓力容器法蘭盤上安裝的粗定位導向柱,安全對中穿越容器頂蓋法蘭盤1#,29#,43#螺栓孔過程,并可對監控設備進行相應控制。
2、視頻輔助監控設備
壓力容器頂蓋(頂蓋存放間內)復裝準備期間,將三臺監控設備分別安裝在容器頂蓋法蘭盤2#,30#,44#孔位上(監測1#,29#,43#孔位)。設備粗安裝到位后,再配合配件標定板的安裝,確定視頻監控設備的初始位置和角度(隨后拆除標定板)。設備用安全繩系緊,防止設備吊裝過程中滑落。

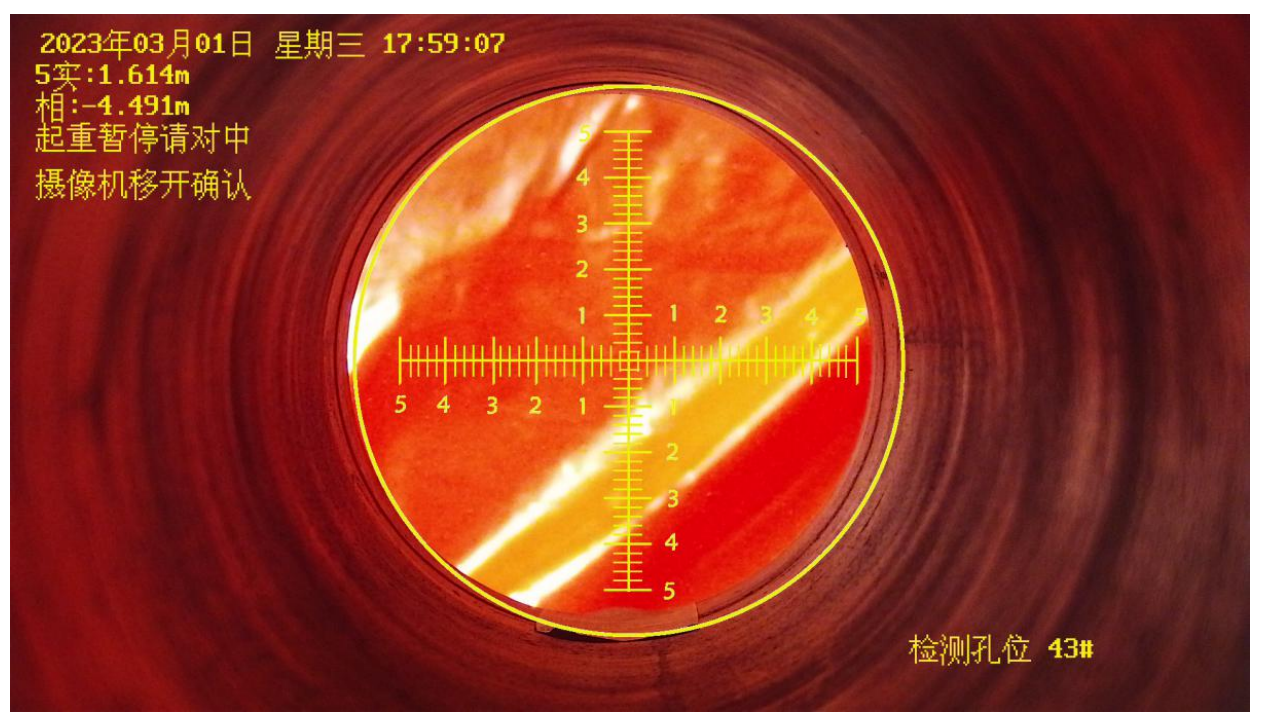

監控設備加電后,通過監控終端將攝像機調整到相應的監測孔中心點位,調整適度攝像機變倍,呈現出大小適中的監控畫面。
3、視頻輔助監測設備

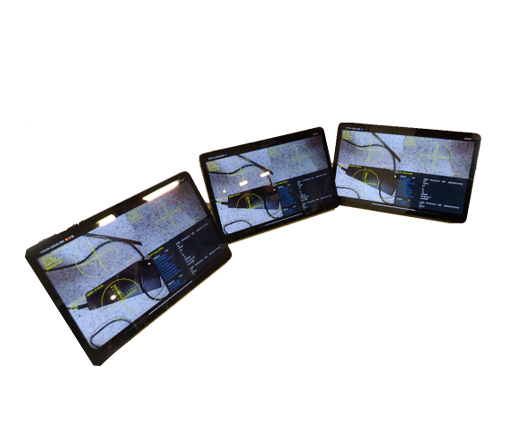

在平板終端上安裝”5G壓力容器頂蓋視頻輔助”App應用軟件,并選擇現場的5G移動通信網絡。打開App軟件可觀測三路視頻及5GDTU設備上報的通信狀態信息。
4、無線遙控器
遙控器A、B按鍵工作在點動模式下:即按下按鈕,受控設備斷電,松開按鈕受控設備恢復初始工作狀態。每個遙控器上都標有相應的設備編號。
遙控器A按鍵,控制3臺監控設備電機驅動器部分失電,機械懸臂(下掛攝像機)在拉伸彈簧的作用下,回復到初始位置(避讓導向柱上升通道)。遙控器B按鍵,控制單臺5GDTU設備斷電復位。

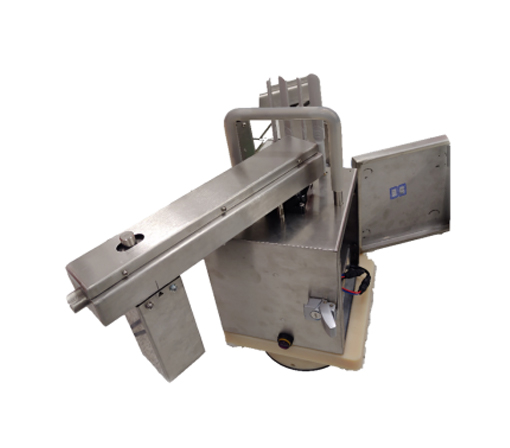

設備由軸向懸臂、攝像機、MCU電源管理板、5GDTU及電池組件等部分組成的機械裝置。安裝在壓力容器頂蓋法蘭盤螺栓孔上,用于監測導向柱對中穿越裝置。
PRODUCT FEATURES
PRODUCT PARAMETERS
基本參數 | |
設備接口 | 千兆以太網*2。 |
射頻接口SMA femal*4。 | |
3芯航空插頭*1。 | |
電源開關*1。 | |
鳳凰端子2Pin。 | |
抽屜式SIM卡座*2。 | |
5米/9米導向柱雙向切換開關*1。 | |
指示燈 | 設備電源開關指示燈*1。 |
顯示屏 | 電池電量電壓顯示屏*1。 |
頻段 | 5G NR: n1/n41/n78/n79。 4G LTE:B1/B3/B5/B8/B34/B38/B39/B40/B41。 3G WCDMA:B1/B8。 2G GSM:1800MHz/900MHz。 |
網絡協議 | TCP/UDP、L2TP、IPSec、OpenVPN 支持靜態路由。 |
工作時長 | 8小時。 |
硬件參數 | |
尺寸 | 464.12*212*449mm。 |
重量 | 10Kg 。 |
天線 | 標配4根 3dBi 全向天線。 |
電池 | 25.2VDC 6AH。 |
工作溫度 | -20oC 到 55oC。 |
防水等級 | 室內業務應用。 |
周轉方式 | 轉運箱周轉。 |
